Назначение НБ-50:

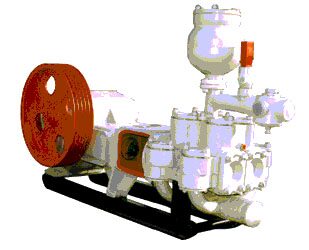

Насос буровой НБ-50 — горизонтальный, двухцилиндровый, двустороннего действия, приводной со встроенным зубчатым редуктором.
Насос НБ-50 — предназначен для нагнетания промывочной жидкости (воды, глинистого раствора) в скважину при геологоразведочном и структурно-поисковом бурении на нефть и газ.
Насосы также нашли широкое применение на предприятиях пищевой, химической и строительной промышленности для перекачки различных неагрессивных жидкостей.
Наличие пневматического компенсатора в нагнетательной системе насоса практически полностью устраняет неравномерность подачи жидкости на выходе насоса.
Технические характеристики:
|
Мощность, кВт
|
50
|
|
Ход поршня, мм
|
160
|
|
Число двойных ходов в мин
|
105
|
|
Частота вращения трансмиссионного вала, об/мин
|
394
|
|
Высота всасывания, м
|
3
|
|
Диаметр патрубков, мм
всасывающего нагнетательного |
113 50 |
Давление и объемная подача насосов в зависимости от диаметра втулки и числа двойных ходов поршня:
|
Режим работы
|
Диаметр сменных втулок, мм
|
Объемная подача, дм
3/сек (м3/час)
|
Наибольшее давление, МПа
|
|
105 двойных ходов поршня в минуту
|
90
|
5,8 (20,9)
|
6,3
|
|
100
|
7,3 (26,3)
|
5,0
|
|
|
110
|
8,9 (32,0)
|
4,1
|
|
|
120
|
11,0 (39,6)
|
3,4
|
Конструктивные исполнения насосов:
|
Обозначение насоса
|
Исполнение
|
Габариты, мм
|
Масса, кг
|
|
НБ-50.01
|
Шкив с правой стороны
|
1860х740х1330
|
1040
|
|
НБ-50.02
|
Шкив с левой стороны
|
1860х740х1330
|
1040
|
|
НБ-50.03
|
С пневмомуфтой и шкивом с правой стороны
|
1860х1000х1330
|
1080
|
|
НБ-50.04
|
С пневмомуфтой и шкивом с левой стороны
|
1860х1000х1330
|
1080
|
|
НБ-50.05
|
С фрикционной муфтой и шкивом с правой стороны
|
1860х1000х1330
|
1080
|
|
НБ-50.06
|
С фрикционной муфтой и шкивом с левой стороны
|
1860х1000х1330
|
1080
|
|
НБ-50.07
|
Шкив с правой стороны,
боковое расположение манометра |
1860х740х1250
|
1040
|
|
НБ-50.08
|
Шкив с левой стороны,
боковое расположение манометра |
1860х740х1250
|
1040
|
|
НБ-50.09
|
С пневмомуфтой и шкивом с правой стороны,
боковое расположение манометра |
1860х1000х1250
|
1080
|
|
НБ-50.10
|
С пневмомуфтой и шкивом с левой стороны,
боковое расположение манометра |
1860х1000х1250
|
1080
|
|
НБ-50.11
|
С фрикционной муфтой и шкивом с правой стороны,
боковое расположение манометра |
1860х100х1250
|
1180
|
|
НБ-50.12
|
С фрикционной муфтой и шкивом с левой стороны,
боковое расположение манометра |
1860х100х1250
|
1180
|
